شیر انبساط ترموستاتیک و الکترونیک در چیلر

شیر انبساط یکی از اجزای مهم مدار تبرید در چیلر است که وظیفه اصلی آن کنترل جریان مبرد ورودی به اواپراتور و تنظیم شرایط مناسب برای انجام فرآیند تبادل حرارت است. عملکرد صحیح این قطعه تاثیر مستقیمی بر ظرفیت سرمایشی، میزان سوپرهیت، مصرف انرژی و ایمنی کمپرسور دارد. در چیلرها از انواع مختلف شیر انبساط استفاده می شود که از جمله مهم ترین آنها می توان به شیر انبساط پایلوت، شیر انبساط ترموستاتیک (TXV) و شیر انبساط الکترونیکی (EEV) اشاره کرد. هر کدام از این شیرها روش متفاوتی برای کنترل جریان مبرد دارند و انتخاب آنها به ظرفیت چیلر، نوع سیستم، نوع مبرد و نحوه کنترل دستگاه بستگی دارد.

در این مقاله عملکرد شیر انبساط در چیلر، نحوه کار شیر انبساط پایلوت، شیر انبساط ترموستاتیک و شیر انبساط الکترونیکی را بررسی می کنیم و تفاوت شیر انبساط الکترونیکی و ترموستاتیکی را توضیح می دهیم.

شیر انبساط در چیلر چه وظیفه ای دارد؟

شیر انبساط در مدار تبرید معمولا بین کندانسور و اواپراتور قرار دارد و میزان مبرد ورودی به اواپراتور را کنترل می کند. مبرد پس از خروج از کندانسور به صورت مایع پرفشار وارد شیر انبساط می شود. شیر انبساط با کاهش فشار مبرد و تنظیم میزان جریان آن، شرایط لازم برای ورود مبرد به اواپراتور را فراهم می کند.

در اواپراتور، مبرد با جذب گرما از سیال یا هوای مورد نظر تبخیر می شود. مقدار مبردی که وارد اواپراتور می شود باید متناسب با بار سرمایشی چیلر باشد. اگر مقدار مبرد کمتر از نیاز سیستم باشد، ظرفیت سرمایشی کاهش پیدا می کند و ممکن است سوپرهیت افزایش یابد. از طرف دیگر، ورود بیش از اندازه مبرد می تواند باعث کاهش سوپرهیت و در شرایط نامناسب، ورود مایع به خط مکش و کمپرسور شود.

ورود مایع مبرد به کمپرسور می تواند باعث آسیب مکانیکی به کمپرسور شود، زیرا کمپرسور برای فشرده سازی بخار مبرد طراحی شده است. به همین دلیل یکی از وظایف مهم شیر انبساط، تامین مقدار مناسب مبرد برای اواپراتور و کمک به حفظ سوپرهیت مناسب در خروجی آن است.

ارتباط شیر انبساط با سوپرهیت چیلر

سوپرهیت به میزان افزایش دمای بخار مبرد نسبت به دمای اشباع آن در همان فشار گفته می شود. کنترل سوپرهیت در سیستم تبرید اهمیت زیادی دارد، زیرا بخار خروجی از اواپراتور باید به گونه ای باشد که احتمال ورود قطرات مایع به کمپرسور به حداقل برسد.

شیرهای انبساط ترموستاتیک و الکترونیکی می توانند با اندازه گیری یا دریافت اطلاعات مربوط به دما و فشار، میزان جریان مبرد را تنظیم کنند.

افزایش سوپرهیت معمولا نشان می دهد که مبرد ورودی به اواپراتور کمتر از مقدار مورد نیاز است یا بخشی از مبرد زودتر از حد مورد انتظار تبخیر شده است. در این شرایط شیر انبساط می تواند با افزایش جریان مبرد، شرایط اواپراتور را اصلاح کند.

از طرف دیگر، کاهش بیش از حد سوپرهیت می تواند نشان دهنده ورود مبرد بیش از نیاز به اواپراتور باشد. در چنین شرایطی شیر باید جریان مبرد را کاهش دهد تا از برگشت مایع به سمت کمپرسور جلوگیری شود.

بنابراین کنترل سوپرهیت یکی از مهم ترین اهداف عملکرد شیر انبساط در مدار تبرید چیلر است.

شیر انبساط پایلوت چیست؟

شیر انبساط پایلوت یکی از روش های کنترل جریان مبرد در چیلرهایی با ظرفیت بالاتر است. در این ساختار، یک شیر کوچک تر به نام شیر پایلوت وظیفه کنترل عملکرد شیر اصلی را بر عهده دارد.

مبرد مایع از کندانسور به سمت شیر اصلی حرکت می کند و پس از کنترل جریان، وارد اواپراتور می شود. عملکرد شیر اصلی توسط شیر پایلوت کنترل می شود و شیر پایلوت نیز می تواند بر اساس شرایط دمایی و سوپرهیت خط مکش عمل کند.

در سیستم های بزرگ، استفاده از ساختار پایلوت امکان کنترل جریان مبرد در ظرفیت های بالاتر را فراهم می کند و می تواند برای کنترل دقیق تر مدار تبرید مورد استفاده قرار گیرد.

نحوه عملکرد شیر انبساط پایلوت

در یک سیستم مجهز به شیر انبساط پایلوت، یک لامپ حرارتی روی خط مکش قرار می گیرد. این لامپ از طریق یک لوله مویرگی به قسمت بالایی شیر پایلوت متصل است.

لامپ حرارتی نسبت به تغییرات دمای خط مکش واکنش نشان می دهد. با افزایش سوپرهیت، دمای لامپ افزایش پیدا می کند و فشار سیال داخل آن نیز تغییر می کند. این تغییر فشار از طریق لوله مویرگی به شیر پایلوت منتقل می شود.

شیر پایلوت با تغییر وضعیت خود، شرایط فشار لازم برای باز یا بسته شدن شیر اصلی را ایجاد می کند. در نتیجه مقدار مبرد ورودی به اواپراتور متناسب با شرایط کاری چیلر تغییر می کند.

این فرآیند به سیستم اجازه می دهد با تغییر بار سرمایشی، جریان مبرد را نیز تنظیم کند.

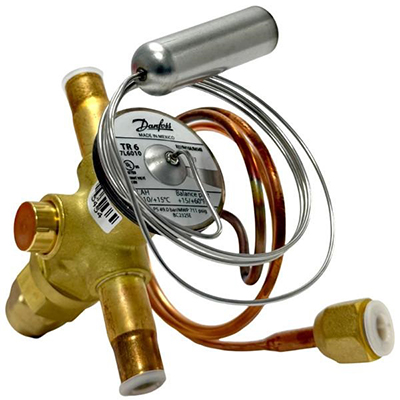

شیر انبساط ترموستاتیک چیست؟

شیر انبساط ترموستاتیک یا TXV یکی از رایج ترین تجهیزات کنترل جریان مبرد در سیستم های تبرید و چیلر است. این شیر با کنترل مقدار مبرد ورودی به اواپراتور، شرایط مناسب سوپرهیت را در خروجی اواپراتور حفظ می کند.

شیر انبساط ترموستاتیک معمولا از یک لامپ حرارتی، لوله مویرگی، دیافراگم، فنر و مجموعه سوزن و نشیمن تشکیل شده است. لامپ حرارتی روی خط مکش و در نزدیکی خروجی اواپراتور نصب می شود تا دمای مبرد خروجی را دریافت کند.

در بسیاری از شیرهای ترموستاتیک، یک خط یکسان کننده فشار نیز وجود دارد که فشار قسمت خروجی اواپراتور را به شیر منتقل می کند. این موضوع به عملکرد صحیح شیر در شرایط مختلف فشار کمک می کند.

نحوه عملکرد شیر انبساط ترموستاتیک

مبنای عملکرد شیر انبساط ترموستاتیک، کنترل سوپرهیت در خروجی اواپراتور است. هنگامی که سوپرهیت افزایش پیدا می کند، دمای لامپ حرارتی نیز افزایش می یابد. این تغییر باعث افزایش فشار داخل لامپ و انتقال نیرو به دیافراگم شیر می شود. در نتیجه شیر بیشتر باز شده و مقدار بیشتری مبرد وارد اواپراتور می شود.

با افزایش جریان مبرد، شرایط اواپراتور تغییر کرده و در صورت رسیدن سوپرهیت به محدوده تنظیم شده، شیر به تدریج مسیر عبور مبرد را محدود می کند.

به این ترتیب، شیر انبساط ترموستاتیک تلاش می کند میزان جریان مبرد را با بار حرارتی اواپراتور هماهنگ کند.

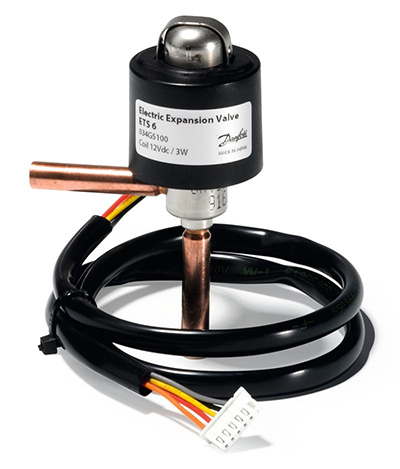

شیر انبساط الکترونیکی چیست؟

شیر انبساط الکترونیکی یا EEV (Electronic Expansion Valve) یکی از تجهیزات دقیق برای کنترل جریان مبرد در سیستم های تبرید و چیلر است. برخلاف شیر ترموستاتیک که عملکرد آن بر اساس مکانیزم مکانیکی و فشار لامپ حرارتی انجام می شود، شیر الکترونیکی توسط یک سیستم کنترلی و معمولا یک موتور پله ای کنترل می شود.

در این سیستم، کنترلر چیلر اطلاعاتی مانند دمای مبرد و فشار مدار را از سنسورها دریافت می کند و بر اساس شرایط کاری، میزان باز یا بسته بودن شیر را تعیین می کند.

این روش امکان کنترل دقیق تر جریان مبرد را فراهم می کند و به همین دلیل در بسیاری از چیلرهای مدرن و سیستم های دارای کنترل الکترونیکی مورد استفاده قرار می گیرد.

نحوه عملکرد شیر انبساط الکترونیکی

در شیر انبساط الکترونیکی، یک موتور پله ای وظیفه تغییر موقعیت سوزن شیر را بر عهده دارد. با حرکت موتور، فاصله بین سوزن و نشیمن شیر تغییر می کند و در نتیجه میزان عبور مبرد نیز تغییر خواهد کرد. کنترلر چیلر اطلاعات مربوط به دما و فشار را دریافت می کند و با توجه به شرایط کاری، فرمان لازم را برای موتور پله ای ارسال می کند.

اگر سیستم به مبرد بیشتری در اواپراتور نیاز داشته باشد، شیر بیشتر باز می شود. در شرایطی که جریان مبرد باید کاهش پیدا کند، شیر به سمت بسته شدن حرکت می کند.

یکی از مزیت های اصلی این روش، امکان کنترل بسیار دقیق جریان مبرد در شرایط مختلف بار سرمایشی است.

تفاوت شیر انبساط الکترونیکی و ترموستاتیک چیست؟

شیر انبساط ترموستاتیک و شیر انبساط الکترونیکی هر دو برای کنترل جریان مبرد و حفظ شرایط مناسب در اواپراتور استفاده می شوند، اما روش کنترل آنها با یکدیگر تفاوت دارد.

تفاوت در روش کنترل

شیر انبساط ترموستاتیک بر اساس عملکرد مکانیکی لامپ حرارتی، فشار و دیافراگم عمل می کند. در مقابل، شیر انبساط الکترونیکی از سنسورها، کنترلر و موتور پله ای برای تعیین میزان بازشدگی شیر استفاده می کند.

تفاوت در دقت عملکرد

شیر انبساط الکترونیکی امکان تنظیم بسیار دقیق تر جریان مبرد را فراهم می کند، زیرا میزان بازشدگی آن می تواند به صورت مرحله ای و تحت فرمان کنترلر تغییر کند. شیر ترموستاتیک نیز می تواند کنترل مناسبی روی سوپرهیت داشته باشد، اما میزان کنترل آن به مشخصات مکانیکی شیر و شرایط عملکرد لامپ حرارتی وابسته است.

تفاوت در واکنش به تغییر بار سرمایشی

بار سرمایشی چیلر ممکن است در طول زمان تغییر کند. شیر انبساط الکترونیکی می تواند با دریافت اطلاعات لحظه ای از سنسورها، میزان بازشدگی خود را تغییر دهد و جریان مبرد را با شرایط جدید هماهنگ کند. شیر ترموستاتیک نیز به تغییرات سوپرهیت واکنش نشان می دهد، اما کنترل آن به صورت مکانیکی انجام می شود.

تفاوت در ساختار و تجهیزات مورد نیاز

شیر انبساط ترموستاتیک ساختار مکانیکی ساده تری دارد و برای عملکرد خود به موتور پله ای و کنترلر الکترونیکی نیاز ندارد. در مقابل، شیر انبساط الکترونیکی برای عملکرد صحیح به تجهیزات کنترلی مانند سنسورهای مناسب، کنترلر و سیستم برق و فرمان نیاز دارد. بنابراین ساختار کلی این سیستم پیچیده تر است.

تفاوت در هزینه

به طور معمول هزینه خرید و نصب شیر انبساط الکترونیکی نسبت به شیر ترموستاتیک بیشتر است. علاوه بر خود شیر، تجهیزات کنترلی و سنسورهای مورد نیاز نیز باید در نظر گرفته شوند. در مقابل، شیر ترموستاتیک به دلیل ساختار مکانیکی ساده تر، در بسیاری از کاربردها هزینه اولیه کمتری دارد.

تفاوت در عملکرد در فشارهای مختلف

شیر انبساط الکترونیکی می تواند در سیستم هایی که فشار کندانسور و بار سرمایشی تغییرات زیادی دارند، کنترل انعطاف پذیرتری ارائه دهد. این ویژگی در برخی چیلرها می تواند به بهبود کنترل مدار تبرید در شرایط کاری متغیر کمک کند.

با این حال، عملکرد واقعی هر شیر به طراحی سیستم، محدوده کاری، نوع مبرد و تنظیمات کنترلر بستگی دارد و نمی توان تنها بر اساس نوع شیر درباره عملکرد کل سیستم قضاوت کرد.

مزایای شیر انبساط الکترونیکی در چیلر

استفاده از شیر انبساط الکترونیکی در چیلر می تواند مزایای مختلفی داشته باشد که مهم ترین آنها عبارتند از:

کنترل دقیق جریان مبرد

موتور پله ای و سیستم کنترل الکترونیکی امکان تنظیم دقیق میزان بازشدگی شیر را فراهم می کنند. این موضوع باعث می شود جریان مبرد متناسب با شرایط کاری اواپراتور تنظیم شود.

عملکرد مناسب در بارهای متغیر

بار سرمایشی چیلر در طول زمان ثابت نیست. شیر الکترونیکی می تواند با دریافت اطلاعات سنسورها، میزان جریان مبرد را با تغییرات بار هماهنگ کند.

کنترل بهتر در شرایط کاری متغیر

تغییرات فشار و دمای مدار تبرید می تواند بر عملکرد شیر انبساط تاثیر بگذارد. شیر الکترونیکی با استفاده از اطلاعات لحظه ای سیستم می تواند امکان کنترل دقیق تر جریان مبرد را فراهم کند.

کمک به بهینه سازی عملکرد سیستم

کنترل دقیق جریان مبرد می تواند به استفاده بهتر از ظرفیت اواپراتور و بهبود عملکرد کلی مدار تبرید کمک کند. البته میزان صرفه جویی انرژی به طراحی کل سیستم، کمپرسور، کندانسور، اواپراتور، کنترلر و شرایط کاری چیلر بستگی دارد.

معایب شیر انبساط الکترونیکی

با وجود مزایای شیر انبساط الکترونیکی، این نوع شیر محدودیت هایی نیز دارد. ساختار آن نسبت به شیر ترموستاتیک پیچیده تر است و برای عملکرد صحیح به سنسورها، کنترلر و سیستم برق و کنترل مناسب نیاز دارد.

همچنین هزینه خرید و نصب شیر انبساط الکترونیکی معمولا بیشتر از شیرهای ترموستاتیک است. در صورت خرابی سنسورها یا بخش های کنترلی نیز عیب یابی سیستم می تواند به تجهیزات و دانش تخصصی بیشتری نیاز داشته باشد.

به همین دلیل انتخاب شیر انبساط باید بر اساس ظرفیت چیلر، نوع مبرد، طراحی مدار تبرید، محدوده کاری و سیستم کنترل انجام شود.

انتخاب شیر انبساط مناسب برای چیلر

انتخاب شیر انبساط مناسب فقط بر اساس نوع آن انجام نمی شود. پارامترهایی مانند ظرفیت سرمایشی چیلر، نوع مبرد، دمای تبخیر، فشار کاری، مقدار جریان مبرد و تغییرات بار سرمایشی باید در انتخاب شیر در نظر گرفته شوند.

در چیلرهای کوچک تر و سیستم هایی که نیاز به کنترل ساده تری دارند، شیر انبساط ترموستاتیک می تواند گزینه مناسبی باشد. در مقابل، در سیستم هایی که کنترل دقیق و واکنش سریع به تغییرات بار اهمیت بیشتری دارد، استفاده از شیر انبساط الکترونیکی می تواند مزایای بیشتری داشته باشد.

تنظیم صحیح شیر نیز به اندازه انتخاب آن اهمیت دارد. انتخاب نادرست ظرفیت شیر یا تنظیم نامناسب سوپرهیت می تواند باعث کاهش راندمان، ناپایداری عملکرد اواپراتور یا افزایش احتمال برگشت مایع به کمپرسور شود.

جمع بندی

شیر انبساط یکی از اجزای مهم مدار تبرید چیلر است که با کنترل جریان مبرد ورودی به اواپراتور، نقش مهمی در عملکرد صحیح سیستم دارد. این قطعه باید مقدار مبرد ورودی را با شرایط کاری اواپراتور هماهنگ کند تا ضمن استفاده مناسب از ظرفیت سرمایشی، از کاهش بیش از حد سوپرهیت و ورود مایع به کمپرسور جلوگیری شود.

شیر انبساط ترموستاتیک با استفاده از لامپ حرارتی و مکانیزم مکانیکی، سوپرهیت خروجی اواپراتور را کنترل می کند. شیر انبساط الکترونیکی نیز با استفاده از سنسورها، کنترلر و موتور پله ای امکان کنترل دقیق تر جریان مبرد را فراهم می کند.

بنابراین انتخاب بین شیر انبساط ترموستاتیک و الکترونیکی باید بر اساس طراحی چیلر، ظرفیت دستگاه، نوع مبرد، شرایط کاری و سیستم کنترل انجام شود.
