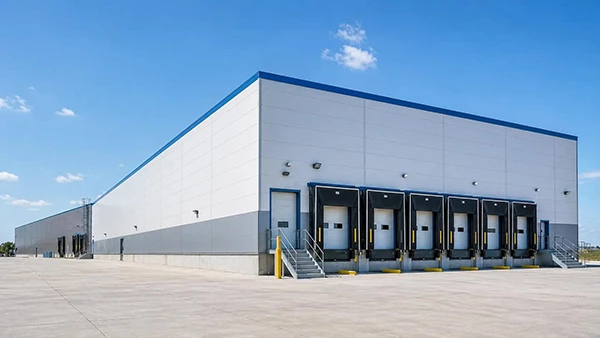

مشخصات ساختمان سردخانه و انبار نگهداری کالا

ساختمان سردخانه فقط یک فضای بسته برای نگهداری محصولات در دمای پایین نیست. طراحی صحیح این ساختمان باید به گونه ای باشد که ضمن حفظ دمای مناسب، از اتلاف انرژی جلوگیری کند و امکان بارگیری، تخلیه، جابجایی، نظافت و نگهداری کالا را نیز فراهم سازد. نوع محصول، دمای مورد نیاز، ظرفیت نگهداری، مدت زمان ذخیره سازی، روش چیدمان کالا، تعداد دفعات ورود و خروج، نوع تجهیزات جابجایی و شرایط آب و هوایی محل احداث، همگی در طراحی ساختمان سردخانه تاثیر دارند. به همین دلیل، پیش از ساخت سردخانه باید مشخصات هر یک از بخش های ساختمان به صورت جداگانه بررسی شود.

در ادامه مهم ترین نکات مربوط به طراحی و ساخت ساختمان سردخانه و انبار نگهداری کالا را بررسی می کنیم.

سقف یکی از بخش های مهم ساختمان سردخانه است و علاوه بر پوشش فضای داخلی، در کاهش انتقال حرارت و محافظت از کالاها نقش دارد. طراحی نامناسب سقف می تواند باعث افزایش مصرف انرژی، کاهش فضای مفید و ایجاد مشکلات مربوط به رطوبت شود. شیب سقف نباید بیش از اندازه باشد؛ زیرا شیب زیاد می تواند باعث ایجاد اختلاف ارتفاع قابل توجه بین قسمت های مختلف انبار شود و بخشی از فضای مفید ساختمان را از بین ببرد. همچنین استفاده از سقف های خرپایی در برخی سردخانه ها می تواند فضای قابل استفاده برای ذخیره سازی کالا را کاهش دهد.

سقف سردخانه بهتر است شیب مناسبی داشته باشد تا در صورت ایجاد میعان یا ذوب شدن یخ، آب روی محصولات و تجهیزات چکه نکند. وجود شیب مناسب همچنین می تواند اجرای برخی تاسیسات داخلی مانند کابل کشی، کانال کشی و لوله ها را آسان تر کند.

سقف یکی از سطوح اصلی تبادل حرارت میان محیط بیرون و فضای سردخانه است. به همین دلیل عایق بندی آن باید به صورت پیوسته و بدون ایجاد شکاف انجام شود. محل اتصال پانل ها، اطراف لوله ها و کابل ها و سایر نقاطی که تاسیسات از سقف عبور می کنند، باید به خوبی آب بندی و عایق کاری شوند. وجود شکاف در این قسمت ها می تواند باعث نفوذ گرما و رطوبت و در نتیجه افزایش بار سرمایشی شود.

کف سردخانه باید متناسب با وزن کالاها، تجهیزات و نحوه بهره برداری از انبار طراحی شود. در سردخانه هایی که کالاها روی پالت قرار می گیرند یا از لیفتراک و جک پالت استفاده می شود، مقاومت کف اهمیت بیشتری پیدا می کند. در طراحی های سنتی، تحمل بار حدود 2000 کیلوگرم در هر مترمربع مطرح شده است، اما این مقدار نباید برای تمام سردخانه ها یکسان در نظر گرفته شود. ظرفیت باربری کف باید بر اساس نوع کالا، وزن پالت ها، نوع تجهیزات جابجایی و شرایط سازه محاسبه شود. برای اجرای کف می توان از بتن مسلح یا سایر ساختارهای مقاوم استفاده کرد. در ساختار کف نیز باید لایه های مناسب برای جلوگیری از نفوذ رطوبت و کاهش انتقال حرارت در نظر گرفته شود.

سطح نهایی کف باید در برابر رطوبت، شستشو، مواد شوینده و مواد شیمیایی احتمالی مقاومت مناسبی داشته باشد. استفاده از پوشش های مقاوم، کاشی های مناسب یا کف پوش های صنعتی می تواند به افزایش دوام کف کمک کند. کف سردخانه همچنین باید تا حد امکان صاف و قابل شستشو باشد. وجود ترک، درزهای نامناسب یا سطوح ناهموار می تواند نظافت را دشوار کند و محل مناسبی برای تجمع آلودگی ایجاد کند.

محل اتصال کف و دیوار یکی از قسمت هایی است که در طراحی سردخانه باید مورد توجه قرار گیرد. ایجاد گوشه های کاملا تیز می تواند باعث تجمع آلودگی و دشوار شدن عملیات نظافت شود. به همین دلیل، در بسیاری از فضاهای نگهداری مواد غذایی از اتصال منحنی یا قرنیز بهداشتی در محل برخورد کف و دیوار استفاده می شود. این نوع اتصال شستشو و نظافت را آسان تر می کند و دسترسی به گوشه ها را بهبود می دهد.

دیوارهای سردخانه باید در برابر اختلاف دمای داخل و خارج مقاومت مناسبی داشته باشند و از انتقال بیش از اندازه گرما جلوگیری کنند. در ساختمان های سنتی ممکن است از دیوارهای آجری یا سنگی با ضخامت مشخص استفاده شود، اما در سردخانه های جدید استفاده از پانل های عایق پیش ساخته و سیستم های چندلایه کاربرد بیشتری دارد. ضخامت دیوار به تنهایی تعیین کننده عملکرد حرارتی ساختمان نیست. جنس عایق، ضخامت عایق، کیفیت اجرای اتصالات و میزان نفوذ رطوبت نیز در عملکرد نهایی دیوار تاثیر دارند.

ساختار دیوار سردخانه می تواند از چند لایه تشکیل شود که هر کدام وظیفه مشخصی دارند:

• لایه سیمانی یا پوشش خارجی
• عایق رطوبتی یا بخاربند
• عایق حرارتی
• پوشش سطح داخلی

این لایه ها باید به صورت صحیح و پیوسته اجرا شوند. اگر در محل اتصال دیوارها، گوشه ها یا اطراف درها شکاف ایجاد شود، بخشی از عملکرد عایق از بین می رود.

عایق بندی دیوار، سقف و کف یکی از مهم ترین بخش های ساختمان سردخانه است. هدف اصلی عایق، کاهش انتقال حرارت میان فضای داخلی و محیط بیرون و جلوگیری از افزایش بار سیستم سرمایشی است. هرچه گرمای بیشتری از محیط بیرون وارد سردخانه شود، تجهیزات سرمایشی باید مدت بیشتری کار کنند. این موضوع می تواند مصرف برق را افزایش دهد و فشار بیشتری به کمپرسور و سایر تجهیزات وارد کند. به همین دلیل، انتخاب عایق مناسب باید بر اساس دمای کاری سردخانه، شرایط اقلیمی، نوع ساختمان و میزان رطوبت انجام شود.

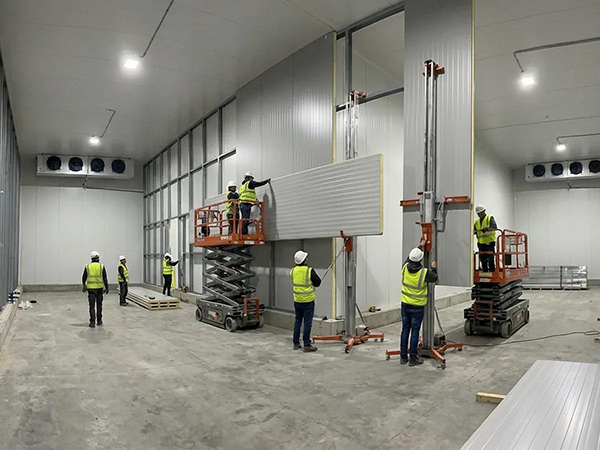

در سردخانه های امروزی معمولا از پانل های عایق پیش ساخته استفاده می شود. این پانل ها امکان نصب سریع تر و اجرای یکپارچه تر عایق را فراهم می کنند و می توانند برای دیوار و سقف مورد استفاده قرار گیرند. در انتخاب این پانل ها باید علاوه بر مقاومت حرارتی، ویژگی هایی مانند مقاومت در برابر رطوبت، استحکام مکانیکی، کیفیت اتصال و مقاومت در برابر آتش نیز بررسی شود. برخی پانل های عایق قیمت بالاتری دارند یا از نظر مقاومت در برابر آتش محدودیت هایی دارند. بنابراین انتخاب آنها باید متناسب با شرایط پروژه و الزامات ایمنی انجام شود.

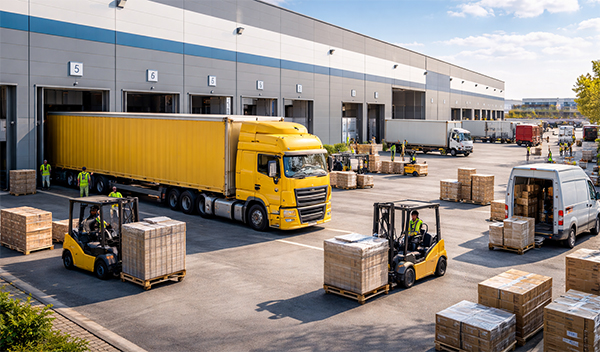

تخلیه و بارگیری از مهم ترین فعالیت های روزمره در یک سردخانه است. به همین دلیل، محل اجرای این عملیات باید از ابتدا در طراحی ساختمان در نظر گرفته شود. استفاده از سکوهای تخلیه و بارگیری مناسب می تواند اختلاف ارتفاع میان کف انبار و وسیله نقلیه را کاهش دهد و جابجایی کالا را سریع تر و ایمن تر کند. ابعاد سکو، ارتفاع آن، مسیر حرکت تجهیزات و فضای مانور باید با نوع خودروهای حمل کالا و تجهیزات جابجایی مورد استفاده در سردخانه هماهنگ باشد.

درب یکی از مهم ترین نقاط تبادل هوای سردخانه با محیط بیرون است. باز ماندن طولانی مدت درب می تواند باعث ورود هوای گرم و مرطوب به داخل شود و بار سیستم سرمایشی را افزایش دهد. در هر سردخانه باید تعداد و ابعاد درها بر اساس حجم ساختمان، نوع کالا، روش جابجایی و میزان رفت و آمد تعیین شود. در برخی سردخانه ها یک یا دو درب اصلی با ابعاد مناسب برای ورود کالا و تجهیزات در نظر گرفته می شود.

درب های کشویی در سردخانه هایی که رفت و آمد تجهیزات زیاد است می توانند گزینه مناسبی باشند. این درب ها فضای کمتری برای باز و بسته شدن نیاز دارند و می توانند امکان عبور تجهیزات جابجایی را بهتر فراهم کنند. با این حال، نوع درب باید متناسب با شرایط واقعی پروژه انتخاب شود. تعداد دفعات باز و بسته شدن، دمای سردخانه، ابعاد پالت ها، نوع تجهیزات و میزان تردد همگی در انتخاب درب تاثیر دارند.

یکی از روش های کاهش ورود هوای گرم به سردخانه، ایجاد یک فضای واسط یا راهرو در مقابل درب اصلی است. این فضای واسط می تواند مانند یک منطقه حائل بین محیط بیرون و سردخانه عمل کند. در برخی پروژه ها نیز از پرده هوا برای کاهش ورود هوای گرم استفاده می شود. هدف هر دو روش کاهش تبادل مستقیم هوای محیط بیرون با هوای سرد داخل سردخانه است. ابعاد راهرو باید به گونه ای باشد که تجهیزات جابجایی مانند لیفتراک بتوانند به راحتی در آن حرکت و گردش کنند.

پنجره ها علاوه بر تامین نور طبیعی، می توانند یکی از مسیرهای انتقال حرارت باشند. به همین دلیل تعداد، ابعاد و محل نصب پنجره ها باید با توجه به شرایط سردخانه تعیین شود. در ساختمان های انبار و سردخانه که به نور طبیعی نیاز دارند، سطح نورگیر باید متناسب با مساحت کف و کاربری ساختمان انتخاب شود. در منابع قدیمی معمولا حداقل یک مترمربع سطح نورگیر به ازای 40 مترمربع کف انبار پیشنهاد شده است، اما در پروژه های جدید بهتر است این موضوع با توجه به ضوابط ساختمان، شرایط اقلیمی و الزامات حرارتی محاسبه شود. در سردخانه های دمای پایین، کاهش سطوحی که امکان انتقال حرارت از آنها وجود دارد اهمیت بیشتری پیدا می کند. بنابراین استفاده از پنجره باید بر اساس نیاز واقعی انجام شود.

ارتفاع سردخانه باید با توجه به روش ذخیره سازی کالا و تجهیزات مورد استفاده تعیین شود. اگر کالاها روی پالت یا داخل قفسه قرار می گیرند، ارتفاع پالت، ارتفاع قفسه، ظرفیت تجهیزات جابجایی و فاصله مناسب تا سقف باید در طراحی لحاظ شود. افزایش ارتفاع مفید ساختمان می تواند ظرفیت ذخیره سازی را افزایش دهد، اما افزایش بیش از اندازه ارتفاع بدون بررسی سیستم سرمایشی و نحوه گردش هوا ممکن است عملکرد سیستم را تحت تاثیر قرار دهد. بنابراین ارتفاع ساختمان باید به گونه ای انتخاب شود که میان ظرفیت انبار، دسترسی به کالا، گردش هوا و عملکرد تجهیزات سرمایشی تعادل وجود داشته باشد.

یکی از نکات مهم در طراحی ساختمان سردخانه، مشخص کردن مسیر حرکت کالا و تجهیزات پیش از اجرای ساختمان است. مسیر ورود کالا، تخلیه، کنترل، انتقال به محل نگهداری و خروج کالا باید تا حد امکان منطقی و کوتاه باشد. مسیر حرکت لیفتراک و کارکنان نیز باید به شکلی طراحی شود که کمترین تداخل را با یکدیگر داشته باشند. طراحی نامناسب مسیرهای داخلی می تواند زمان جابجایی را افزایش دهد و باعث شود درهای سردخانه برای مدت بیشتری باز بمانند. این موضوع علاوه بر کاهش سرعت عملیات، می تواند موجب افزایش ورود هوای گرم و افزایش مصرف انرژی شود.

رطوبت یکی از عوامل مهم در عملکرد ساختمان سردخانه است. زمانی که هوای گرم و مرطوب از محیط بیرون به سمت فضای سرد حرکت می کند، احتمال تشکیل میعان در بخش های مختلف ساختمان افزایش پیدا می کند. اگر بخار آب به داخل لایه های دیوار، سقف یا کف نفوذ کند، ممکن است عملکرد عایق به مرور کاهش پیدا کند و مشکلاتی مانند افزایش انتقال حرارت و آسیب به مصالح ایجاد شود. به همین دلیل، استفاده صحیح از لایه بخاربند و عایق رطوبتی اهمیت زیادی دارد. محل اتصال پانل ها، گوشه های ساختمان، اطراف درها و نقاط عبور کابل و لوله باید به دقت آب بندی شوند.

مصرف انرژی سردخانه فقط به نوع کمپرسور و تجهیزات سرمایشی وابسته نیست. ساختمان و نحوه اجرای آن نیز تاثیر مستقیمی بر میزان مصرف انرژی دارد. عایق نامناسب، درب غیر استاندارد، باز ماندن مکرر درها، نفوذ رطوبت و انتقال حرارت از کف، سقف و دیوارها می توانند بار سرمایشی را افزایش دهند. به همین دلیل، ساختمان سردخانه باید مانند یک پوسته محافظ در برابر شرایط محیطی عمل کند. هرچه انتقال حرارت و ورود هوای گرم کمتر باشد، سیستم سرمایشی راحت تر می تواند دمای مورد نیاز را حفظ کند.

پیش از شروع ساخت ساختمان سردخانه بهتر است مشخصات اصلی پروژه به صورت دقیق تعیین شود. مهم ترین موارد عبارتند از:

• نوع کالا و شرایط نگهداری آن
• دمای مورد نیاز برای نگهداری
• ظرفیت ذخیره سازی
• مدت زمان نگهداری کالا
• نحوه چیدمان محصولات
• وزن کالاها و پالت ها
• نوع تجهیزات جابجایی
• تعداد دفعات ورود و خروج کالا
• ابعاد مناسب درهای سردخانه
• محل و ابعاد سکوی بارگیری
• نوع عایق مورد استفاده در سقف، دیوار و کف
• ظرفیت تحمل بار کف
• شرایط آب و هوایی محل احداث
• مسیر حرکت کالا و تجهیزات
• محل اجرای تاسیسات سرمایشی و برقی
• الزامات مربوط به ایمنی و نظافت

بررسی این موارد پیش از ساخت باعث می شود ساختمان بر اساس نیاز واقعی مجموعه طراحی شود و احتمال تغییرات پرهزینه پس از اجرا کاهش پیدا کند.

ساختمان سردخانه باید متناسب با نوع محصول، ظرفیت نگهداری، دمای مورد نیاز و نحوه بهره برداری طراحی شود. سقف، کف، دیوارها، عایق بندی، درها، پنجره ها، سکوهای بارگیری و مسیرهای تردد، همگی در عملکرد نهایی سردخانه نقش دارند. در یک ساختمان مناسب، هدف فقط ایجاد دمای پایین نیست. ساختمان باید بتواند دمای مورد نیاز را با کمترین اتلاف انرژی حفظ کند و در عین حال شرایط مناسبی برای جابجایی، نظافت، بارگیری، تخلیه و نگهداری کالا فراهم کند. بنابراین بهتر است طراحی ساختمان سردخانه پیش از اجرای سازه و با در نظر گرفتن نوع محصول، ظرفیت انبار، تجهیزات جابجایی و سیستم سرمایشی انجام شود. طراحی صحیح در مرحله ساخت می تواند از بسیاری از مشکلات عملیاتی و هزینه های اصلاحی در آینده جلوگیری کند.
